Mạch Shield Arduino Uno 9 in 1

MÔ TẢ SẢN PHẨM

Arduino kit 9 trong 1 Shield thích hợp cho người mới bắt đầu với Arduino. Tích hợp hầu hết các linh liện cho việc học tập nghiên cứu các ứng dụng của Arduino. Được thiết kế dạng shield cắm trực tiếp lên Arduino.

Arduino kit 9 trong 1 Shield chỉ cần cắm vào Arduino là các bạn có thể bắt tay sử dụng liền. Tiết kiện thời gian cho việc cắm dây phần cứng.

ỨNG DỤNG

Sản phẩm kit lập trình đa năng tương thích cắm trực tiếp lên Arduino Uno R3 nên rất tiện lợi và gọn gàng giúp cho các bạn sinh viên, học sinh có thể tìm hiểu và thực hiện các câu lệnh chức năng trên mạch như cảm biến nhiệt độ LM35, cảm biến nhiệt độ độ ẩm DHT11, còi báo, hồng ngoại, biến trở, led, led RGB, nút nhấn.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: Lấy nguồn từ Arduino
• Tích hợp trên board:
  • Cảm biến nhiệt độ LM35
  • 1 còi Buzzer
  • Cảm biến encoder vặn
  • Cảm biến nhiệt độ độ ẩm DHT11
  • 2 nút nhấn
  • 2 đèn LED xanh-đỏ
  • 1 đèn LED RGB
  • Mắt nhận hồng ngoại
  • Cảm biến ánh sáng quang trở

CẤU TẠO VÀ CHỨC NĂNG

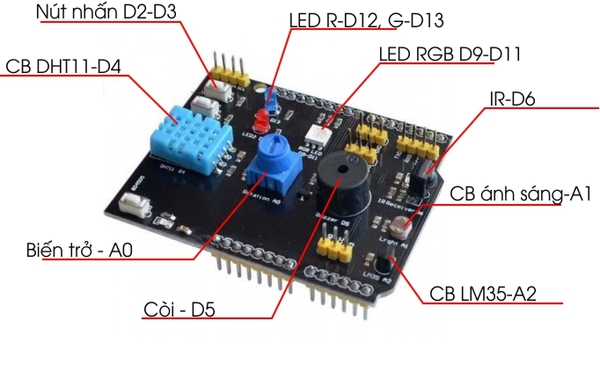

•  Cảm biến độ ẩm nhiệt độ DHT11: Giao tiếp 1-Wire nối vào chân D4 của Arduino, thư viện code mẫu.
• Cảm biến nhiệt độ LM35: Giao tiếp Analog nối vào chân A2 của Arduino, thư viện code mẫu.
• Còi Buzzer: Nối vào chân D5 của Arduino, có thể kích on off bằng tín hiệu Digital hoặc cấp xung PWM để tạo ra tần số âm thanh khác nhau, thư viện code mẫu.
• Cảm biến hồng ngoại IR1838: Nối vào chân D6 của Arduino, sử dụng để nhận tín hiệu hồng ngoại 38khz từ các loại Remote, tay cầm điều khiển, thư viện code mẫu.
• Cảm biến ánh sáng quang trở: Nối vào chân A1 của Arduino, có thể dùng hàm AnalogRead() để đọc giá trị cường độ ánh sáng tương ứng.
• Biến trở Variable Resisitor: Nối vào chân A0 của Arduino, có thể dùng hàm AnalogRead() để đọc giá trị điện áp trên biến trở tương ứng.
• Button: 2 button nối vào chân D2 và D3 của Arduino, 1 button nối vào chân Reset.
• Led: 2 led đơn nối vào chân D12 và D13 của Arduino.
• Led RGB: Nối vào 2 chân D9, D10, D11 của Arduino, cấp tín hiệu hoặc xung để biến đổi màu sắc.
