Module SIMCOM 4G A7680C

Module SIM 4G A7680C

Tính năng

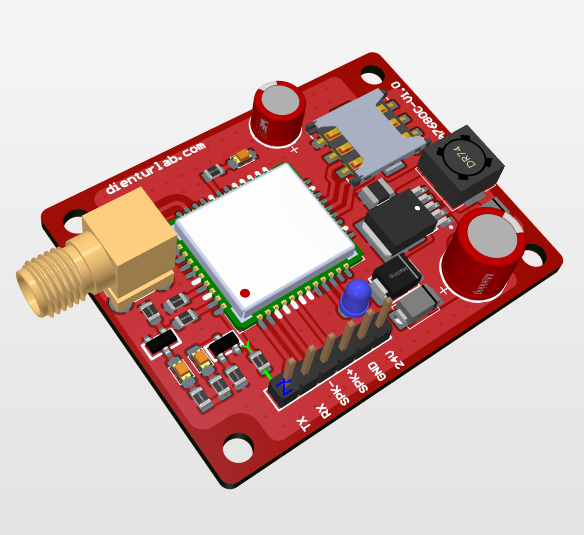

• Module SIM 4G A7680C có khả năng nhắn tin SMS, nghe, gọi, GPRS, … như một điện thoại nhưng có kích thước nhỏ nhất trong các loại module SIM (27mm x 26mm).
• Module SIM 4G A7680C giải pháp thay thế y hệt chân cho module sim 2G SIM800 SIM800L, không cần thiết kế lại phần cứng, thay module SIM 2G thành 4G và lập trình lại phần giao tiếp là có thể dùng.
• Dễ giao tiếp với các họ vi điều khiển như Pic, 8051, AVR, Arduino…
• Điều khiển module sử dụng bộ tập lệnh AT dễ dàng và tiêu thụ điện năng thấp phù hợp cho các đồ án hoặc dự án cần dùng Pin hoặc Acquy.



Ứng dụng

• Module SIM 4G A7680C dùng điều khiển thiết bị hoặc cảnh báo từ xa thông qua mạng di động như gọi điện, nhắn tin.
• Module SIM 4G A7680C được ứng dụng rộng rãi trong các phòng thông minh, ngôi nhà thông minh, IoT…



Lưu ý:

• Kiểm tra lại via cấp nguồn trên mạch trước khi cấp nguồn cho module, đảm bảo cấp đúng điện áp, tránh hư hỏng.
• Chiều lắp SIM đầu vát vào trong.
• Đèn trên mạch nháy nhanh báo hiệu đã nhận SIM, tín hiệu tốt. Nếu đèn trên mạch không nháy là chưa nhận SIM, cần kiểm tra lại điện áp cấp, chiều lắp SIM.
• Nếu dùng PIN 3.7-4.2VDC, hàn via BAT.
• Nếu dùng nguồn 5-12VDC, hàn via 5-12V( lưu ý quý khách muốn dùng nguồn > 12V, vui lòng liên hệ để được hướng dẫn)
• Baurate mặc định 115200.
• Thẻ SIM được gắn ở Module SIM 4G A7680C và thẻ SIM số điện thoại gọi đi đều phải được đăng ký VoLTE:
  • Viettel: HDCALL  gửi 191
  • Vina:    HD CALL gửi 888



Thông số kỹ thuật

Model	FS-MCore-A7680C LANS
Loại module	4G LTE
Điện áp cấp	BAT: 3.7V -4.2VDC
	5V-12VDC
Băng tần	LTE-CAT 1 10Mbps
Giao thức mạng	TCP/UDP/MQTT/HTTP
Kích thước	27mm x 26mm
Mức logic	3.3V
Kiểu khay SIM	Nano SIM, push pull
Baudrate mặc định	115200



Mô tả chức năng các chân

Kí hiệu chân	Chức năng
VCC	Chân cấp dương nguồn
RST	Chân khởi động lại mudule sim4G (thường ít được sử dụng).
TXD	Chân truyền Uart TX
RXD	Chân nhận Uart RX
GND	Chân cấp âm nguồn và nối chung mass với vi điều khiển
DTR	Chân UART DTR, thường ít sử dụng
SPKP, SPKN	ngõ ra âm thanh, nối với loa để phát âm thanh
MICP, MICN	ngõ vào âm thanh, phải gắn thêm Micro để thu âm thanh
RING	báo có cuộc gọi đến



Bộ tệp lệnh AT thường dùng

Lệnh	Chức năng
AT	Kiểm tra kết nối
ATI	Hiển thị thông tin nhận dạng sản phẩm
ATD+số điện thoại;	Thực hiện cuộc gọi
ATH	Kết thúc cuộc gọi
ATA	Thực hiện lại cuộc gọi
AT+CMGF=1	Chọn định dạng tin nhắn
AT+CMGS	Gửi tin nhắn
AT+CSQ	Kiểm tra chất lượng tín hiệu
AT+CPIN?	Kiểm tra khe cắm SIM



Tài liệu

• Code test
• Tài liệu tệp lệnh AT cho A76XX
