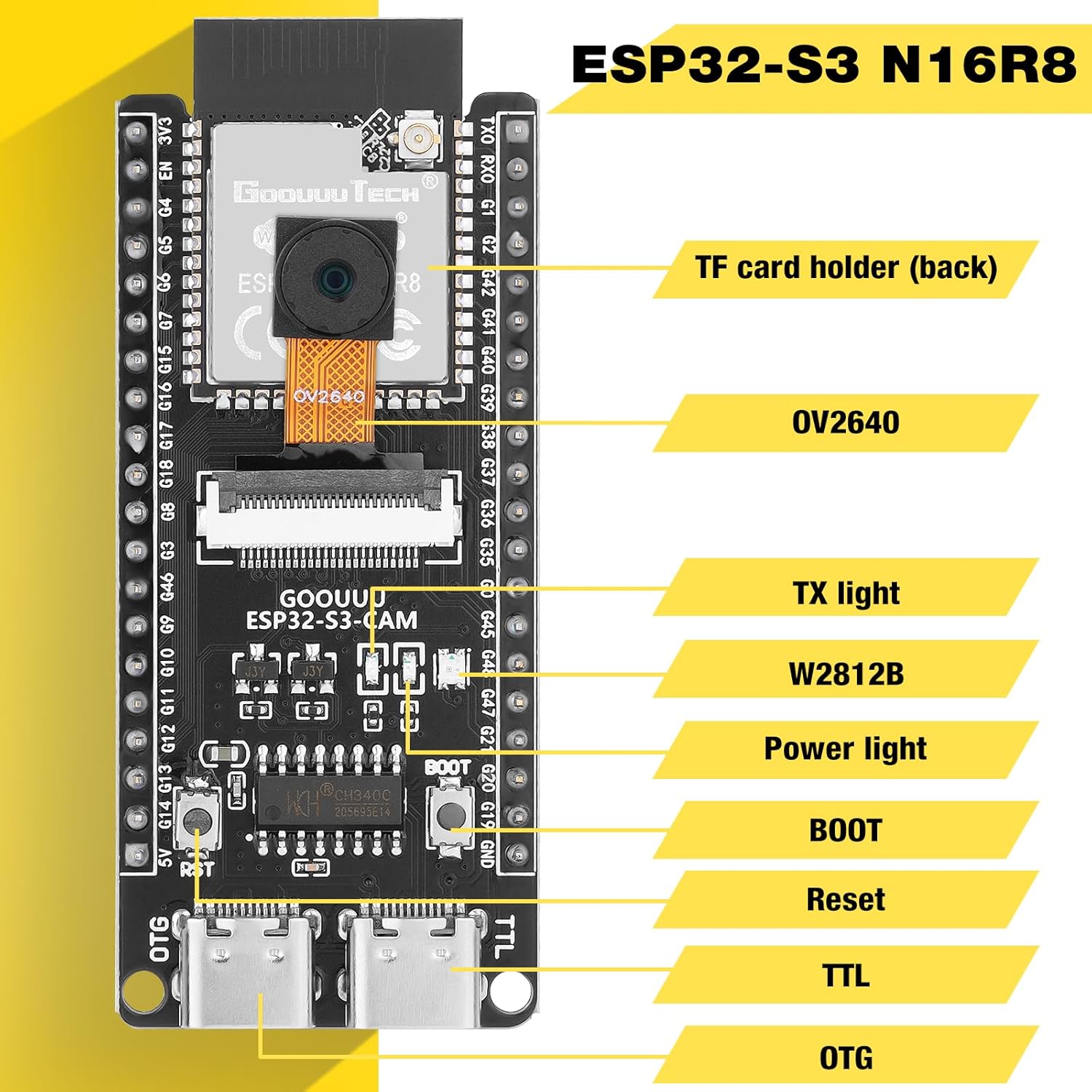

Kit phát triển ESP32-S3 CAM OV2640 N16R8

Mạch thu phát WiFi Bluetooth ESP32-S3 CAM là mạch camera tích hợp với bộ xử lý chính là module ESP32-S3 N16R8 nâng cấp nhiều về bộ nhớ tốc độ xử lý, hỗ trợ truyền nhận khoảng cách xa, giúp tăng tốc các ứng dụng truyền hình ảnh, xử lý ảnh qua Wi-Fi, Bluetooth hoặc các ứng dụng IoT.

Sản phẩm đã bao gồm đế nạp ESP32-CAM USB TTL CH340 loại bỏ sự phiền toái hoặc nhầm lẫn của việc đấu dây. Bạn chỉ cần cắm ESP32-CAM vào bo mạch này và kết nối dây USB Type-C là có thể sử dụng.

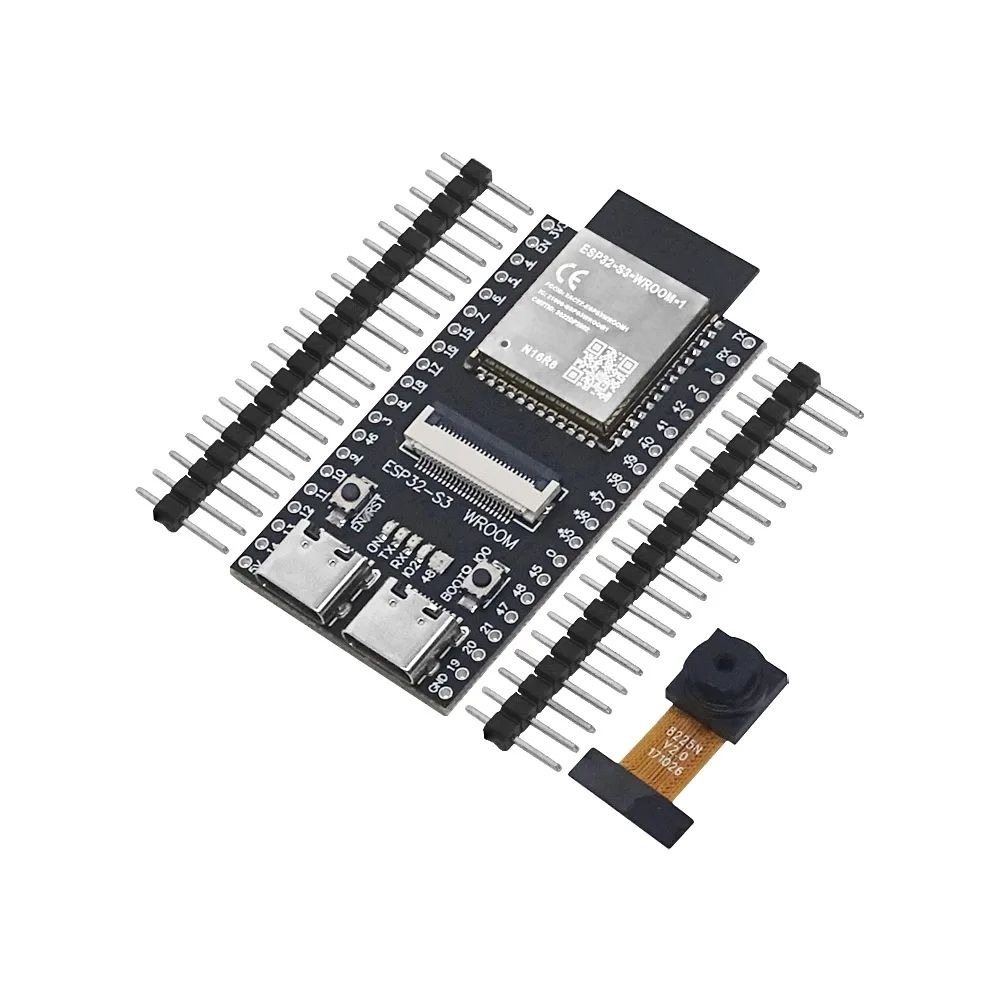

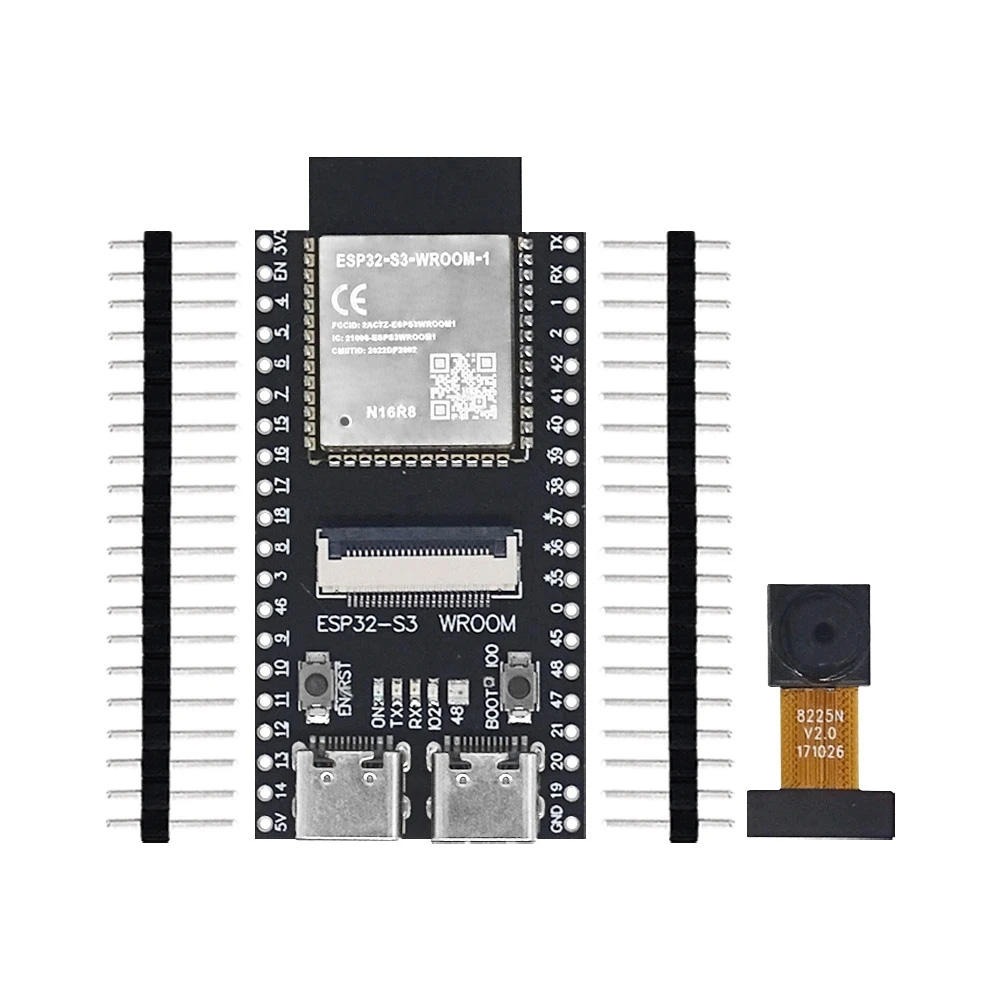

Bộ sản phẩm bao gồm:

• Mạch ESP32-S3 CAM N16R8 OV2640
• Đế Nạp ESP32-CAM USB TTL CH340

Thông số kỹ thuật ESP32-S3 CAM

• IC chính: ESP32-S3 N16R8
• Bộ nhớ:
  • 384 KB ROM
  • 512 KB SRAM
  • 16 KB RTCSRAM
  • 8 MB PSRAM
• Camera: OV2640
• Giao tiếp: UART, SPI, I2C, PWM
• Chuẩn Bluetooth: 5.0
• Chuẩn Wifi: Wi-Fi 2.4 GHz chuẩn 802.11 b/g/n
• Điện áp làm việc: 3.3V DC
• Đinh dạng hình ảnh: JPEG (hỗ trợ OV2640), BMP, GRAYSCALE
• Baurate: 115200
• Dải tần số: 1421 ~ 2484 Mhz
• Đóng gói: 16-DIP
• Chân IO: 9
• Dạng anten: PCB tích hợp anten 2dBi, hoặc nối anten ngoài thông qua cổng IPEX
• Nhiệt độ làm việc: – 20°C ~ 85°C
• Kích thước: 40 x 27 x 17 mm
• Cân nặng: 8g

Thông số kỹ thuật Đế Nạp ESP32-CAM

• Chip: CH340
• Tích hợp IC ổn áp: 3.3V
• Cổng nạp: Type-C
• Kích thước: 40x34x11.5 (dài x rộng x cao)
• Cân nặng: 8g





Hướng dẫn sử dụng Mạch ESP32-S3 CAM N16R8 OV2640 + Đế Nạp USB TTL CH340

Tài liệu code test + phần mềm giao tiếp: tại đây

Nếu không giao tiếp Serial từ Arduino được thì bạn có thể giao tiếp qua phần mềm Heculus (đã bao gồm trong link download)
