Cảm biến âm thanh KY-037

Cảm biến âm thanh KY-037 được thiết kế gồm 1 micro, 1 bộ so sánh và 2 ngõ ra:

• A0: Ngõ ra tương tự, tín hiệu điện áp ngõ ra của micro.
• D0: khi cường độ âm thanh đạt đến một ngưỡng nhất định, đầu ra tín hiệu cao/ thấp.
• Ngưỡng có thể điều khiển qua biến trở trên mạch Cảm biến âm thanh.

Thông số kỹ thuật của Cảm biến âm thanh KY-037

• Điện áp: 3V-15V
• Chân dương (+): kết nối 5V của arduino
• Chân âm (-): kết nối GND của arduino
• Chân A0: kết nối với A0 của arduino
• Chân D0: kết nối với D13 của arduino
• Độ nhạy có thể điều chỉnh bằng chiết áp trên mạch

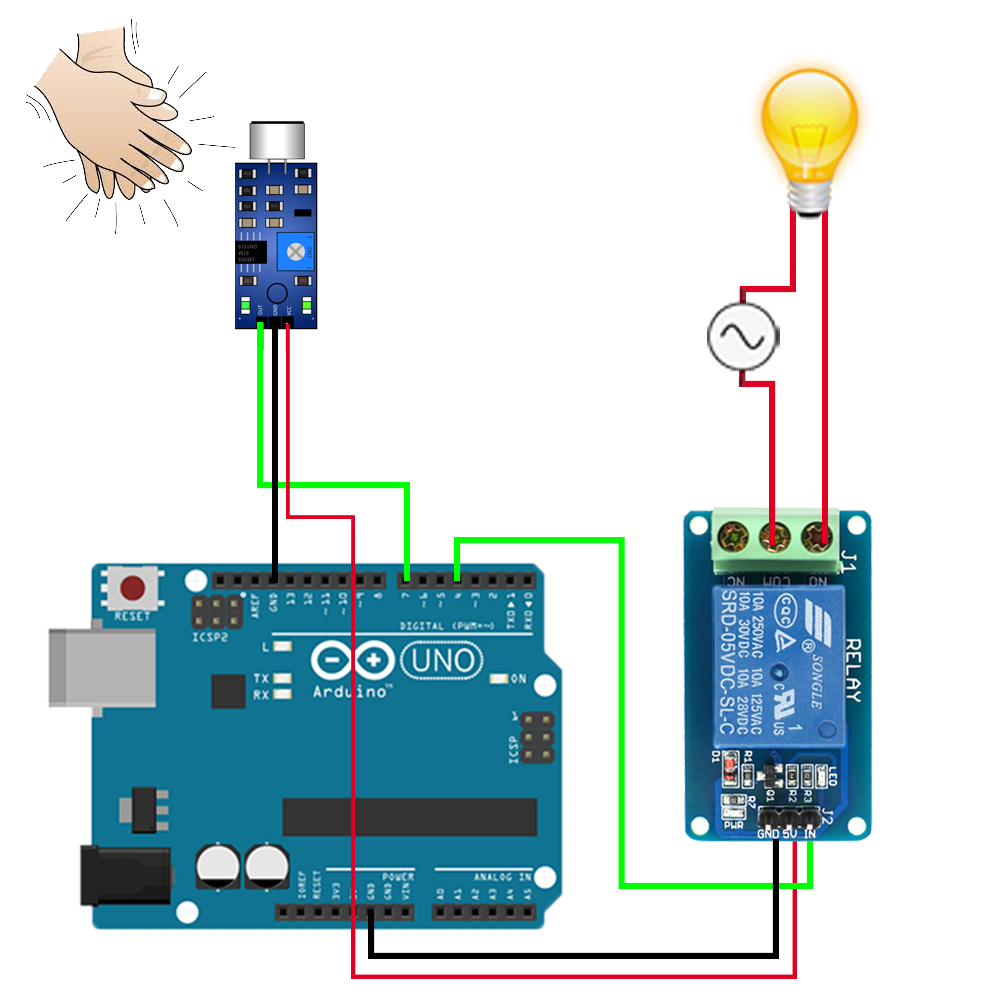

Sơ đồ kết nối cảm biến

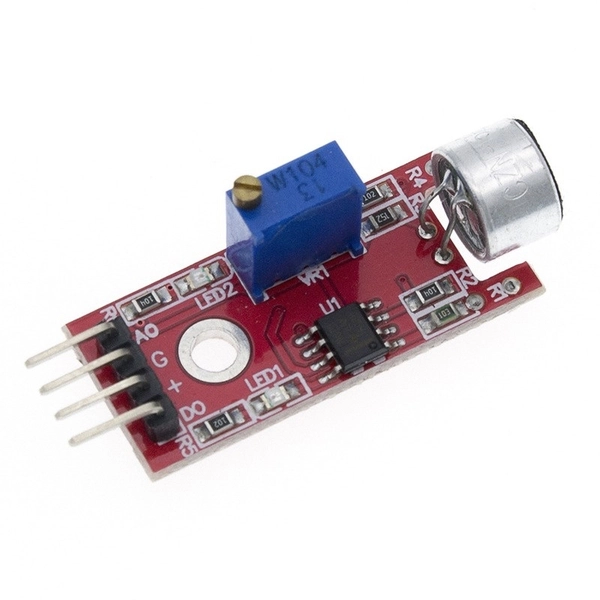

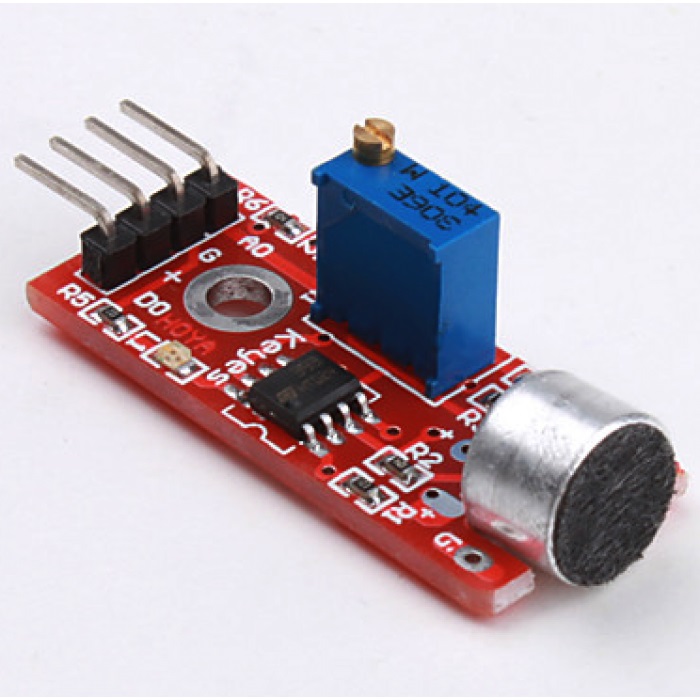

Hình sản phẩm

—————-Code tham khảo————–

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          D0       -----      3 (Arduino)
 *          A0       -----      A0 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.print(digitalRead(3));
  Serial.print("   ");
  Serial.println(analogRead(A0));
}
